Bauthermographie, Objekt Mühllechner, westliche Nordwand

erstellt von

WIKA Bauthermographie Karl Wimleitner Schratteneck 37 A- 4924 Waldzell

mit der Infrarotkamera FLIRL Therma CAM PM 575 NTSC SN. 13100042 gemäss ÖNORM EN 13187

Das Objekt wurde 1972 mit 30 cm Hohllochziegel errichtet.
Die Nordseite ist mit 3 cm Isolierputz "gedämmt".
Die grossflächigen Fenster sind Verbundfenster mit 2 mal 4 mm Einfachscheiben, die zueinander 57 mm Abstand haben. Die Fenster haben keine Dichtungen. Die Heizkörpernischen sind 10 cm tief, sodass die Aussenwand in diesen Bereichen nur 20 cm dick ist.

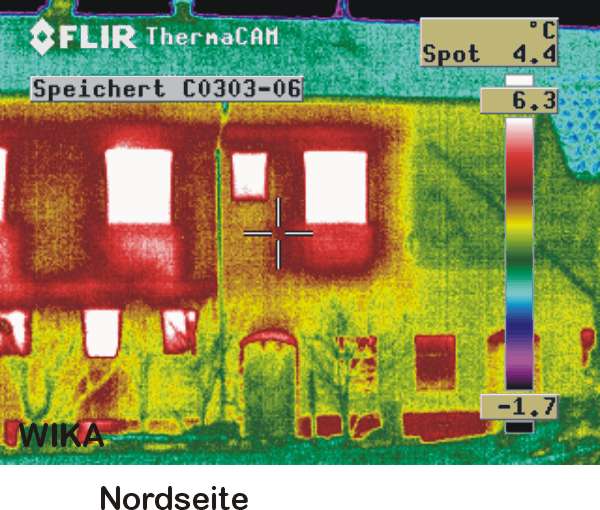

Deutlich zu sehen die Betondecken, der linken Heizkörper mit dem Zulauf von rechts, der rechte Heizkörper mit deutlich geringerer Abstrahlung, obwohl die Heizkörpernischen gleich gebaut und alle Heizkörper voll aufgedreht sind (keine Thermostat) sowie die undichten Fensterrahmenoberseiten. Der feuchte Sockel ist besonders im Bereich des ehem. Stalles gut erkennbar.
