ATV-Relais OE5XUL/TV2, Steuerbefehle für OE2XUM-User

Steuerbefehle für Benutzer, die über "OE2XUM" zuschauen

Bei OE5XUL ist eine PONCOM-Steuerung im Einsatz.
SteuerQRG 145,300 MHz

Zwischen den einzelnen Eingaben darf nicht länger als 5 sec. gewartet werden.
Bei Irrtum einfach " # " eingeben von vorne beginnen.
Es werden nur DTMF-Eingaben akzeptiert, die vom SYSOP in der Software definiert sind. Alle anderen Eingaben werden verworfen und haben keinen Einfluss auf das Relais.

Die wichtigsten Steuerbefehle gehen nach folgendem Schema:
Die Vorwahl von OE5XUL ist immer " 6 ",
dann folgt der Stern " * ",
dann ein zweistelliger Modusbefehl, der für OE2XUM-User immer mit " 6 " beginnt
und zum Abschluss die Raute " # " (=ENTER).

Vorwahl   *   Modusbefehl # (= ENTER)
6
  *
6x
#

Der Modus besteht aus zwei Ziffern:
Die erste Modusziffer ist für OE2XUM-User immer " 6 ", die zweite Modusziffer ist die gewünschte Videoquelle.

User, die über OE2XUM zusehen, duerfen nur Befehle eingeben, die mit " 6 " beginnen. Ausnahme nur beim Duplexbetrieb mit anderen ATV-Relais, wenn man von der Gegenstation aufgefordert wird, auch den TX-Link zu schalten.

Folgende Befehle für "OE2XUM"-Zuschauer stehen zur Verfügung:

6 * 60 # - Testbild und Testton auf OE2XUM-Link, Abfallzeit 5 min
6 * 61 # - nicht belegt (in Zukunft Statusseite auf OE2XUM-Link)
6 * 62 # - OE5XUL-23 cm Eingabe auf OE2XUM-Link
6 * 63 # - OE3HKB auf OE2XUM-Link

6 * 65 # - nicht belegt (OE5XLL, sollte Karl wieder auf Sendung gehen)
6 * 66 # - Loop (Achtung Rückkopplung)
6 * 67 # - OE5XUL Aussenkamera auf OE2XUM-Link, Abfallzeit 5 min
6 * 68 # - Infotexte auf OE2XUM-Link
6 * 69 # - nicht belegt (in Zukunft Vierquadrant auf OE2XUM-Link)

Ca. alle 10 min kommt fuer 3 sek das Testbild von OE5XUL, der Tonkanal bleibt unbeeinflußt.

Die User mögen bitte immer ihr eigenes Rufzeichen einblenden. (z.B: OE5MMP via OE5XUL) Die Zuschauer auf anderen ATV-Relais koennen sonst nicht zuordnen, woher das Signal kommt.

Viel Spass bei ATV über OE5XUL!

Beschreibung OE5XUL/TV2 ATV-Relais Ried/Geiersberg

73 55 OE5MMP, Markus Mühllechner

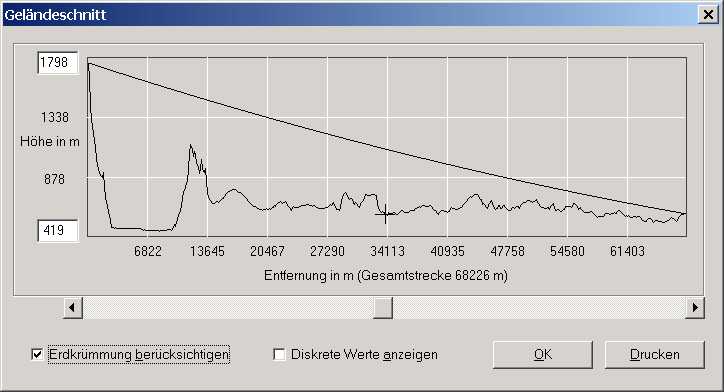

Geländeschnitt OE2XUM-OE5XUL

Geländeschnitt OE2XUM-OE5XUL


Technische Daten von OE5XUL/TV2

Der Veranwortliche für OE5XUL ist OE5MLL, Ing. Max Meisriemler, A- 4742 Pram 25
Sysop: OE5MMP Markus Mühllechner oe5mmp@aon.at 0664 59 99 7 88

  • Standort: A- 4922 Geiersgerg 19, Gasthaus Mayr

  • Locator JN 68 SE

  • Koordinaten: Nord 48° 12´ 03´´ Ost 13° 34´ 55´´

  • Seehöhe: 563 m; Antennenhöhe: Linkantennen: 10 m, 13 cm Sendeantenne: 15 m

  • Betriebszeit: 08:00 - 24:00 Uhr

  • Frequenzen:
  • RX: 1254 MHz FM horizontal, 6,5 MHz Tonträger, Rohrschlitzstrahler 4-fach gestockt, 6-Kreis Interdigitalfilter mit nachgeschalteten 38 dB VV

  • RX Steuerfrequenz: Tonträger 23 cm Eingabe (während der Betriebszeit immer aktiv) oder 145,300 MHz

  • TX1: 2438 MHz FM horizontal, 6,5 MHz Tonträger, 35 Watt, Rohrschlitzstrahler 8-fach gestockt

  • TX2: 434.250 MHz AM horizontal, der Tonträger ist in FM-schmal auf dem Bildträger, 15 Watt, 3 Kathreinfelder in 120° Anordnung, Vorzugsrichtungen: Nord - Südost - Südwest
  • Link RX: 10 GHz Band, 23 cm
  • Link TX: 5 GHz Band
