Bauthermographie, Objekt Mühllechner, Südwand Detail

erstellt von
WIKA Bauthermographie
Karl Wimleitner
Schratteneck 37
A- 4924 Waldzell
mit der Infrarotkamera
FLIRL Therma CAM PM 575 NTSC
SN. 13100042

gemäss ÖNORM EN 13187

Das Objekt wurde 1972 mit 30 cm Hohllochziegel errichtet.
Der hier sichtbare Teil der Südwand ist mit 3 cm Isolierputz "gedämmt". Der schmale "grüne" Bereich ganz links ist die Holzwand des rückspringenden Wirtschaftstraktes.
Die grossflächigen Fenster sind Verbundfenster mit 2 mal 4 mm Einfachscheiben, die zueinander 57 mm Abstand haben. Die Fenster haben keine Dichtungen.Die Heizkörpernischen sind 10 cm tief, sodass die Aussenwand in diesen Bereichen nur 20 cm dick ist.

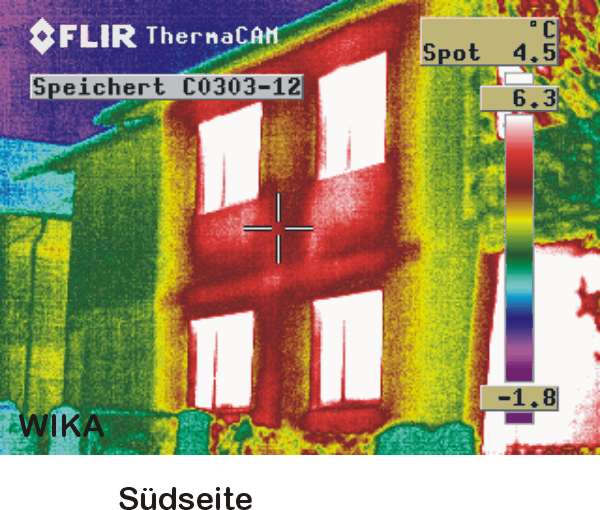

Südfront mit Heizkörpernischen

Die Betondecken, die Überleger, die Heizkörpernischen und das Heizungswasserrohr in der Mitte des Untergeschosses sind hervorstechende Verlustflächen. Die jeweils in der Mitte liegenden Heizkörperanschlüsse im Obergeschoss sind gut zu sehen.
