Bauthermographie, Objekt Mühllechner, Untergeschoss Westwand

erstellt von

WIKA Bauthermographie Karl Wimleitner Schratteneck 37 A- 4924 Waldzell

mit der Infrarotkamera FLIRL Therma CAM PM 575 NTSC SN. 13100042 gemäss ÖNORM EN 13187

Das Objekt wurde 1972 mit 30 cm Hohllochziegel errichtet.

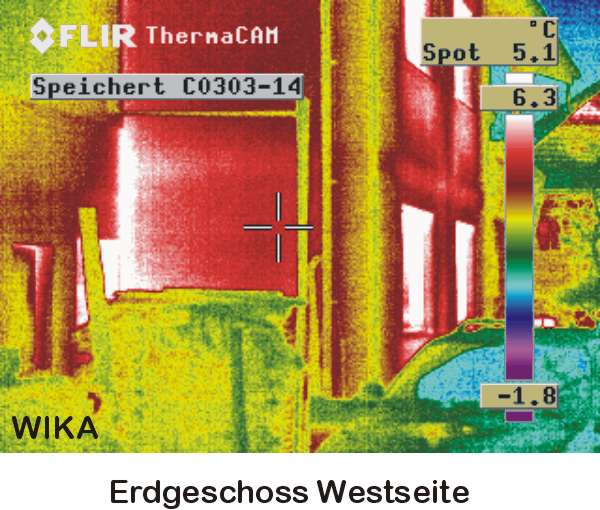

Der hier sichtbare Teil der Westseite ist mit 3 cm Isolierputz "gedämmt". Im nicht sichtbaren Bereich des ehem. Viehstall´s ist normaler Kalkputz und im Heubodens gibt es überhaupt keinen Putz.
Die grossflächigen Fenster sind Verbundfenster mit 2 mal 4 mm Einfachscheiben, die zueinander 57 mm Abstand haben. Die Fenster haben keine Dichtungen. Die Heizkörpernischen sind 10 cm tief, sodass die Aussenwand in diesen Bereichen nur 20 cm dick ist.

Die warme Innenecke ist nur unten zu sehen, weil hier die Mauer des ehem. Stallgebäudes anschliesst. Diese Mauer wirkt wie eine Kühlrippe für die Wohnhauswand. Im Obergeschoss fällt kaum etwas auf, hier schliesste eine Holzwand an. Die kalte Aussenecke wird durch die Betondecke deutlich unterbrochen. (Die Wand ist nicht ganz zu sehen, unten verhindert ein ca. 1,5 m hoher Holzstoss die Sicht.
